Зажим для кабеля солнечной панели PVM-CC-01

Держатель для 4 кабелей 4x4 мм2

Упростите прокладку кабелей и улучшите внешний вид ваших солнечных батарей с помощью наших Кабельные зажимы для солнечных батарей.

Предназначенные для простой установки без использования инструментов, эти зажимы изготовлены из прочной нержавеющей стали SUS304, обладающей превосходными антикоррозийными свойствами. Универсальная конструкция подходит для всех типов солнечных панелей, включая крышные, наземные и навесные системы, обеспечивая надежное и неповреждаемое размещение кабеля.

Эффективные, надежные и эстетически привлекательные - идеальное решение для всех ваших солнечных проектов!

Артикул:	PVM-CC-01
Порт отгрузки:	Сямынь
Материал	SUS304
Цвет	Серебро

Поделиться с

Описание
Рисование
Производство и упаковка
Установка
Проект

Ключевые особенности:

Простая установка: Для быстрой и простой установки не требуется никаких инструментов.
Универсальный дизайн: Подходит для всех типов солнечных панелей, включая системы крепления на крыше, на земле и в гараже.
Материал высшего качества: Изготовлен из высококачественной нержавеющей стали SUS304 для исключительной долговечности и антикоррозийных характеристик.
Улучшенная эстетика и безопасность: Позволяет аккуратно хранить провода, защищая их от повреждения изоляции и воздействия окружающей среды.

Выберите Кабельные зажимы для солнечных батарей PV Mounts - профессиональное, эффективное и надежное решение для управления солнечными кабелями.

Технические параметры
Ветровая нагрузка:	Макс 60 м/с
Снеговая нагрузка:	Макс 1,4 КН/м
Размер:	31,5x10x0,5 мм
Размер кабеля:	4x4 мм2
Толщина	0,6 мм
Поверхность:	Чистый
Обслуживание：	OEM/ODM
Метод маршрутизации:	Параллельно раме компонента на 180° для крепления 4 кабелей
Толщина рамы солнечного модуля	Доступны варианты толщины рамы модуля от 1,0 мм до 3,2 мм.
Место установки	Рама солнечной панели для крыши, земли, установки системы монтажа навеса
Функция	Надежное управление и защита кабелей, предотвращение повреждения изоляции, упорядочивание проводки для обеспечения чистоты внешнего вида
Стандарт	AS/NZS 1170.2/JIS C 8955:2017/ISO9001/UL1565/DIN 1055

Все виды кабельных клипс для солнечных панелей Управление кабелем из пвм (1)

Все виды кабельных клипс для солнечных панелей Управление кабелем из пвм (2)

Все виды кабельных клипс для солнечных панелей Управление кабелями из пвм (7)

Solar Pv Module Cable Clip For Holding 4 Cables Pvm Cc 01 (19)

Solar Pv Module Cable Clip For Holding 4 Cables Pvm Cc 01 (20)

Solar Pv Module Cable Clip For Holding 4 Cables Pvm Cc 01 (3)

Solar Pv Module Cable Clip For Holding 4 Cables Pvm Cc 01 (4)

Solar Pv Module Cable Clip For Holding 4 Cables Pvm Cc 01 (5)

Solar Pv Module Cable Clip For Holding 4 Cables Pvm Cc 01 (6)

Solar Pv Module Cable Clip For Holding 4 Cables Pvm Cc 01 (7)

Solar Pv Module Cable Clip For Holding 4 Cables Pvm Cc 01 (10)

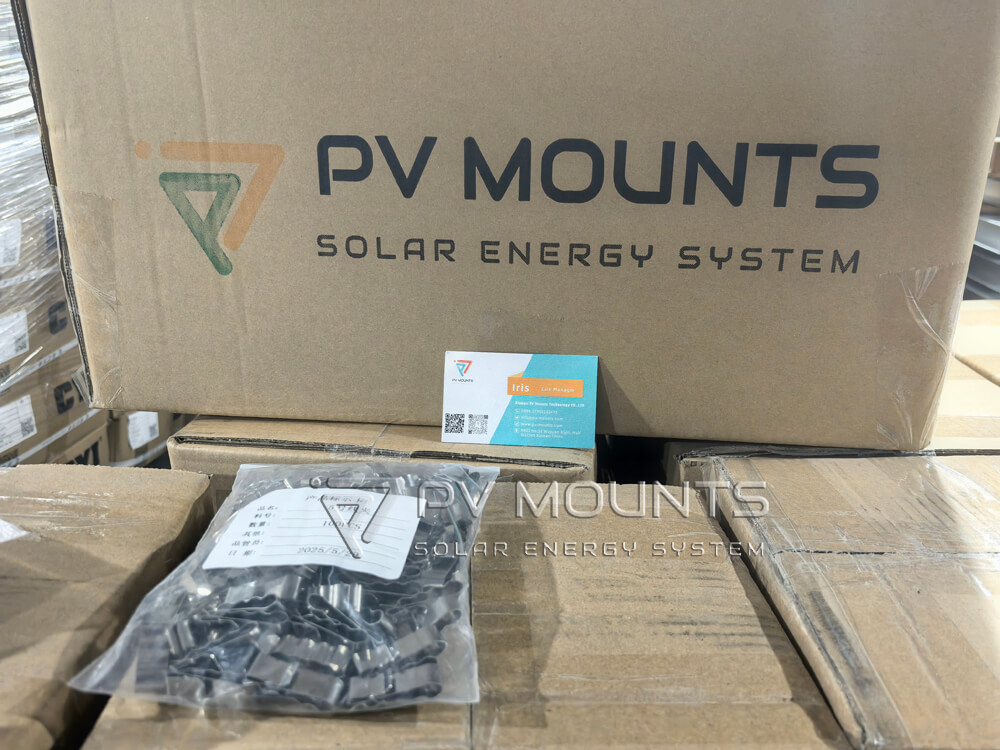

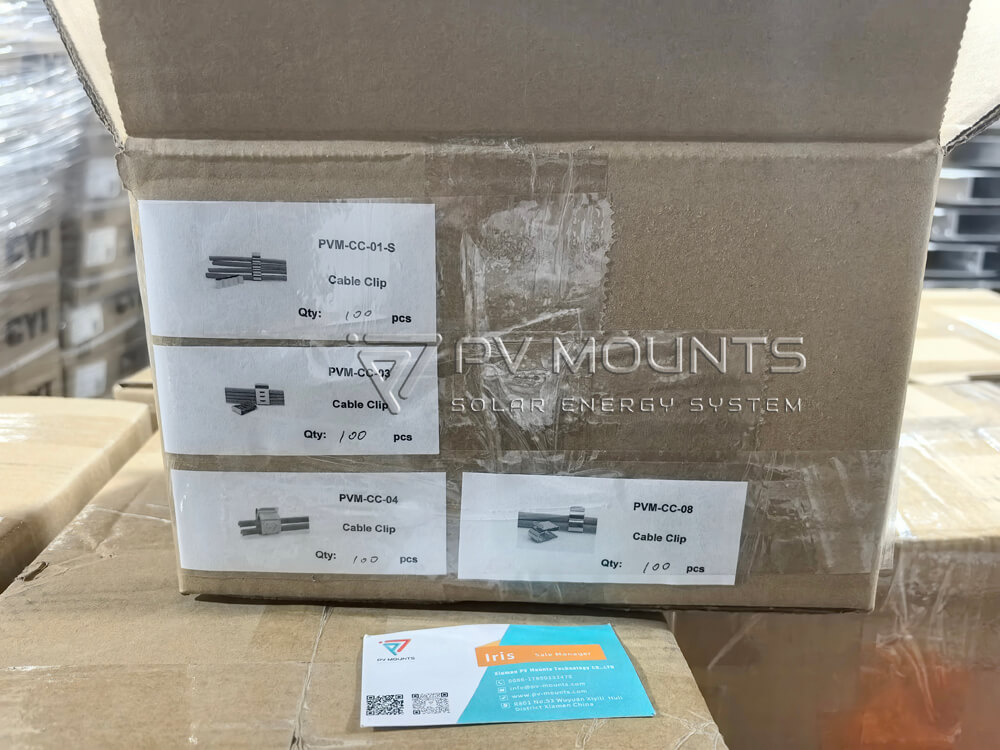

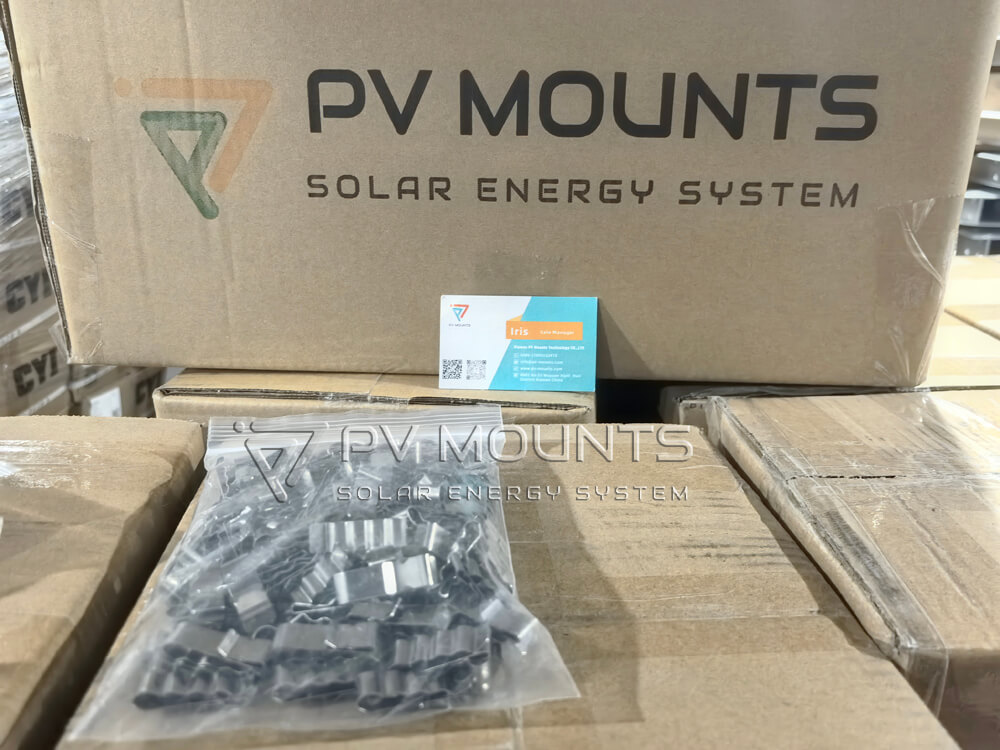

Тип упаковки	Внутренняя упаковка: Пластиковый пакет + картонная коробка
	Внешняя упаковка: Фанерный поддон/ящик

Solar Pv Module Cable Clip For Holding 4 Cables Pvm Cc 01 (23)

Solar Pv Module Cable Clip For Holding 4 Cables Pvm Cc 01 (24)

Принято к сведению：

500 штук кабельных зажимов PV в одном пластиковом пакете, 5000 штук (10 пакетов) в коробке с хорошо упакованной пластиковой пленкой.
На пакеты или картонные коробки можно нанести логотип заказчика, название продукта, штрих-код и любые другие необходимые детали.

Упаковка зажимов для солнечного кабеля (21)

Упаковка зажимов для солнечного кабеля (11)

Шаги по установке кабельных зажимов для солнечных батарей:

Определите местоположение кабеля
- Найдите место, где будут закреплены кабели, обычно на задней панели солнечных батарей или вдоль монтажной системы.
Расположите зажим для кабеля
- Держите зажим открытым и выровняйте его в нужном месте на раме солнечной батареи или монтажной рейке.
Вставьте кабели
- Сгруппируйте кабели и надежно закрепите их в зажиме. Убедитесь, что кабели расположены плотно, чтобы избежать их перемещения.
Защелкните зажим на месте
- Плотно прижмите клипсу к раме панели или монтажной системе, пока она не зафиксируется. Большинство клипс имеют подпружиненный механизм для надежного крепления без использования инструментов.
Проверьте стабильность
- Убедитесь, что зажим плотно закреплен и что кабели не подвержены воздействию острых краев или возможных повреждений.
Повторяйте по мере необходимости
- Продолжайте крепить дополнительные зажимы через равные промежутки времени, чтобы поддерживать чистоту и порядок в расположении кабелей.

Советы:

Во избежание повреждения кабелей или монтажной конструкции не затягивайте зажим слишком сильно и не давите на него.
Для оптимальной работы используйте зажимы, специально рассчитанные на диаметр кабеля и тип панели.

Эффективная установка обеспечивает безопасность, долговечность и профессиональный внешний вид вашей солнечной батареи.
